VZT POTRUBIE ŠTVORHRANNÉ
Štandardne vyrábané dimenzie

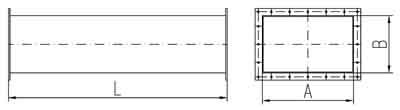

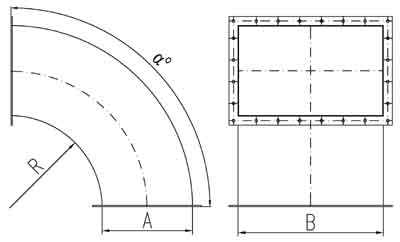

| RÚRA ŠTVORHRANNÁ | OBLÚK |
 |  |
| A = 100 až 5000 mm | A = 100 až 5000 mm |
| B = 100 až 5000 mm | B = 100 až 5000 mm |
| L = podľa požiadavky | R = podľa požiadavky |
| Značenie RU AxB/L | a = 15° až 90° |
| Značenie OB AxB/R/a° |

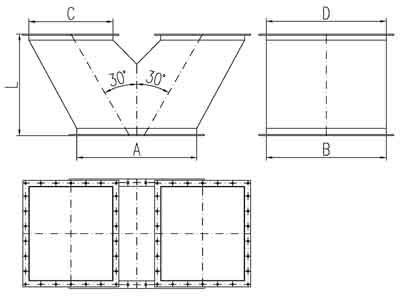

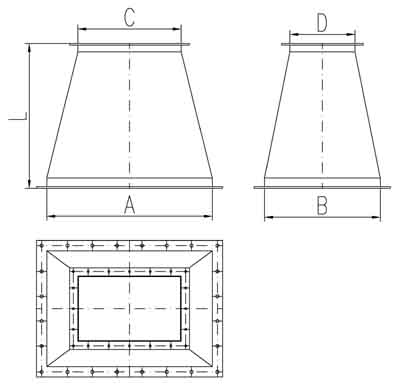

| PRECHOD ŠTVORHRAN-ŠTVORHRAN | NOHAVICOVÁ ROZBOČKA |
 |  |
| A;B = 100 až 5000 mm | A;B = 100 až 2000 mm |
| C;D = 100 až 5000 mm | C;D = 100 až 2000 mm |
| L = 200 až - podľa požiadavky | L = 500 až - podľa požiadavky |
| Značenie PR AxB/CxD/L | Značenie RONO AxB/CxD/L/30° |

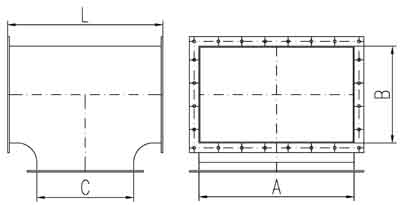

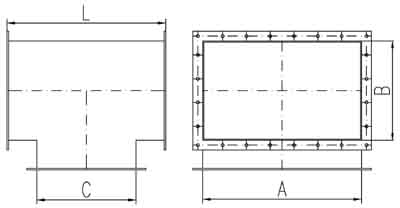

| T-ROZBOČKA | T-ROZBOČKA NABEHOVÁ |
 |  |
| A = 100 až 2000 mm | A = 100 až 2000 mm |
| B = 100 až 2000 mm | B = 100 až 2000 mm |
| C = 100 až 2000 mm | C = 100 až 2000 mm |
| L = podľa požiadavky | L = podľa požiadavky |
| Značenie ROT AxB/AxC/L | Značenie NROT AxB/AxC/L |

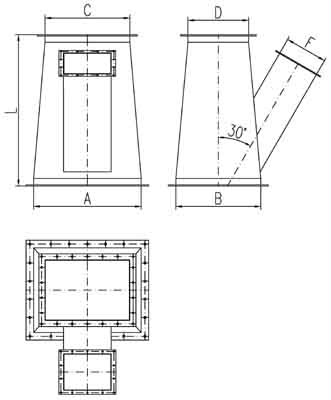

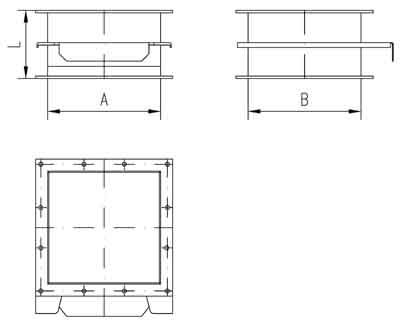

| ROZBOČKA | ŠUPATKO ŠTVORHRANNÉ |
 |  |
| A;B = 100 až 2000 mm | A = 100 až 500 mm |
| C;D = 100 až 2000 mm | B = 100 až 500 mm |
| E;F = 100 až 2000 mm | L = 110 až podľa požiadavky |
| L = 500 až podľa požiadavky | Značenie SUP AxB/L |
| Značenie RO AxB/CxD/ExF/L/30° |

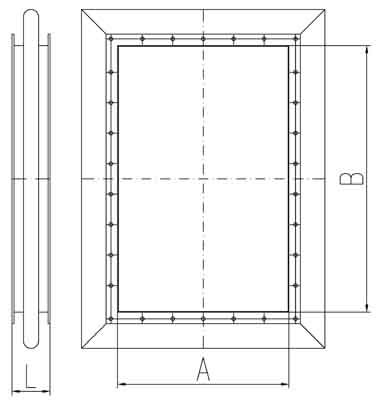

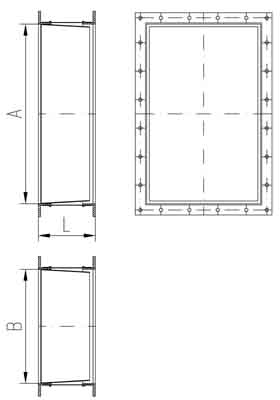

| TLMIACA VLOŽKA PANCIEROVA | KOMPENZÁTOR |
 |  |
| A = 100 až 5000 mm | A = 100 až 5000 mm |
| B = 100 až 5000 mm | B = 100 až 5000 mm |
| L = 110 až 200 mm | L = 110 - podľa pož. |
| Značenie TV AxB/L | Značenie KOM1 (2,3) AxB/L |
| Pozn.: Počet vlnovcov sa udáva číslom |

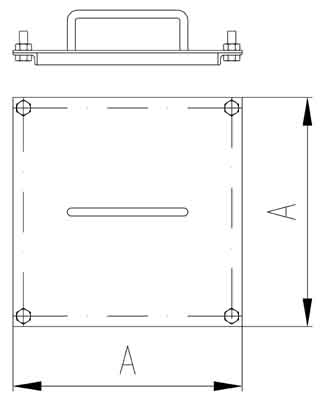

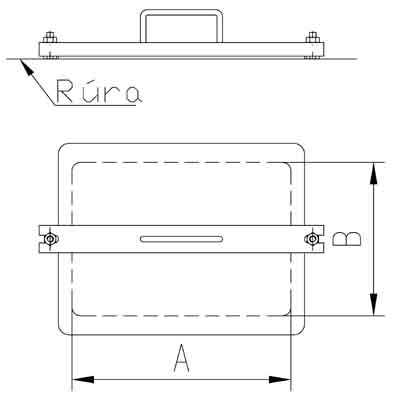

| MERACÍ OTVOR | KONTROLNÝ OTVOR |
 |  |
| A = 110 až 250 mm | A = 190 až 450 mm |
| Značenie MO AxA | B = 75 až 380 mm |
| Značenie KO AxB/D | |
| Pozn.: D - len pri kruhovom potrubí |
